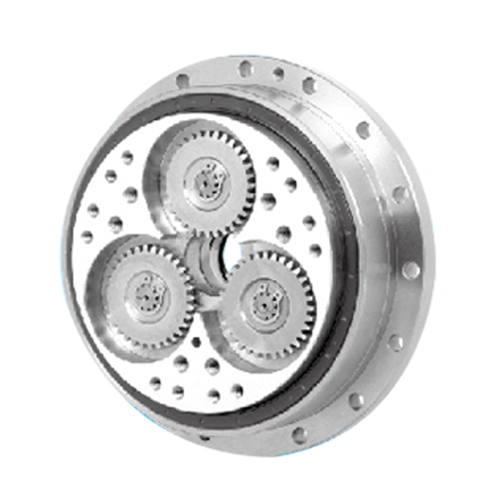

Overview of RV-E serie robotgearkasse

Høj torsionsstivhed og ekstremt kompakt krop.
1 bue-min med lav tilbageslag.
Fleksibelt design af inline-komponent til pladsbesparelse
Stort tryk og overhung moment kapacitet til de integrerede vinkellejer.
High Ratios er tilgængelige (op til 185: 1) uden at øge gearboxens størrelse.
Højt drejningsmomentskapacitet er op til 5 gange varmebehandlet drejningsmoment (E-Stop)

IntroduktionSpecifikationstabelBeslægtet side

Indikation af E-serie af RV Reducerer

Beskrivelse af E-serie af RV Reducerer

TQG E serien af RV reducer er en slags reduktions gearkasse, der centrerer med flade specielt designet til præcis bevægelse kontrol. Denne serie hastighedsreduktionsredskaber er præget af kompakt krop, letvægt og høj stivhed, der er stærk nok til at være imod overbelastningssituationer. Desuden sikrer fordelene ved fri backlash, mikrorotationsvibration og lav inerti hurtig acceleration, ultra præcis positionering og glat bevægelse. Precision gear RV serien er en ideel hastighedsreducer specielt til præcisions mekanisk styring inden for værktøjsmaskiner, fabriksrobotter, monteringsudstyr, transportmaskiner og andre relaterede felter, der kræver præcis positionering, høj stivhed og stødbelastningskapacitet.

TQG RV-E reduceren er også en slags standard inline gearkasse, der giver høj ydeevne i en ekstremt kompakt og høj stiv komponent konfiguration. Den højere pålidelighed og omkostningseffektiviteten af RV-E robot gearkasse takket være de indbyggede vinkelkuglelejer for at understøtte den eksterne belastning. De rullende kontaktkomponenter sikrer RV-E gearkasse høj effektivitet og lang levetid. Desuden reducerer konstruktion med 2 trin reduceret vibration og inerti kraftigt og øger samtidig forholdene. Desuden er bælte / remskive konfiguration også tilgængelig for RV-E reducer.

TQG RV E reduceren er udstyret med høj kvalitet og høj præcision sammen med et 2-trins cycloidal design, der bidrager til højt moment, stort forhold og stødresistent kapacitet. RV-E reducer vedtager rullende kontaktkomponenter for at reducere slid og forlænge levetiden. Desuden reducerer den specialdesignede stift og cykelhjulsmekanisme tilbageslag og giver samtidig højere slagstyrke end traditionelle hastighedsreduktionsmidler. Og RV E cycloidal reducer integrerer en stor indre vinkel støtte lejer, der tilbyder høj øjeblikkelig kapacitet uden behov for ekstern støtte enhed. Den perfekte gearkonstruktion og kraftig rullelagring af akslen sikrer livslang servicetid og tillader øjeblikkelig topbelastning op til 5 gange det nominerede drejningsmoment. (fx til nødstop)

Integreret vinkelkontaktkuglelejer

Funktioner:

Pålideligheden er forbedret
Den samlede pris er reduceret meget.
Konstruktionen af indbyggede vinkelkuglelejer har evnen til at understøtte ydre belastninger, forbedre momentstivheden og det maksimale tilladte øjeblik.
Antallet af requiredcomponents er reduceret.
Let at installere.

2-trins reduktionsstruktur

Funktioner:

Vibration reduceres
Træghed er reduceret (GD²)
Reduceret vibration på grund af lavt omdrejningstal af RV gear
Størrelsen på motorkoblingsdelen (indgangs gear) reduceres, og derfor nedsættes inertien.
