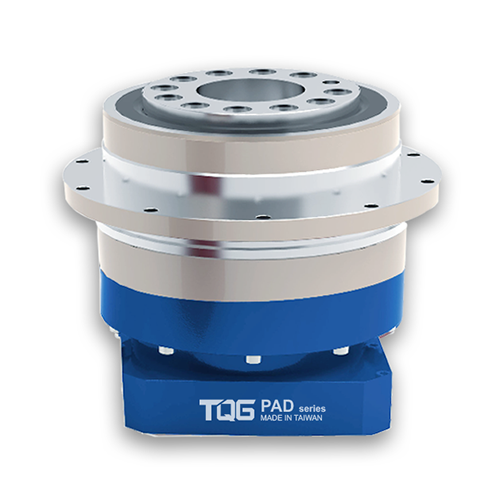

Visión xeral de PAD Reductor de engrenaxes planetarias
● Alta precisión
Posicionamento preciso do redutor de velocidade PAD grazas á reacción inferior a 3 arcmin
● Alta rixidez e par
O uso de rodamentos de bola integral mellora moito a rixidez e par.
● Alta capacidade de carga
O rolamento de rolos de agulla cónica é adoptado para conseguir a excelente capacidade de carga da caixa de cambios.
● Saída de flange con método de conector
A caixa de cambios planetaria con método de flange e conector pode instalarse en calquera marca de motor do mercado.
Indicación de números de modelos de redutores de velocidade PAD
Descrición de PAD de alta precisión Planetary Caixas de cambio
O redutor de velocidade da serie Taiqi PAD é unha especie de caixa de cambios planetaria de baixa precisión con soporte de flange cunha saída de eixe oco, que garante un rendemento dinámico no proceso de execución e son amplamente utilizados para o control de movemento para diferentes aplicacións.
A caixa de cambios planetaria PAD posúe un posicionamento máis elevado, especialmente adecuado para a alta precisión do posicionamento, as operacións cíclicas dinámicas e as solucións compactas para o control de movemento, a automatización e a robótica.
A maior rixidez torsional, o momento de inclinación e a compacidade son as principais características deste excelente produto.
A caixa de cambios planetaria PAD ten unha maior precisión de posicionamento cunha maior rixidez torsional, maior par e maior compacidade, o que ofrece unha solución perfecta para o funcionamento do ciclo dinámico, control de movemento, automatización e robótica.
As dimensións da entrada da caixa de cambios varían segundo os motores instalados. A entrada configurarase e enviará de acordo coas necesidades do cliente.
1. Cando o diámetro do eixe do motor é diferente do diámetro do eixe de entrada, pode usarse co manguito do eixe.
2. A caixa de cambios planetaria PAD pódese utilizar con diferentes marcas de servomotores e motores de paso como Panasonic, Mitsubishi, Yaskawa, Taida, Fuji, etc.
Aplicación de PAD High Precision Planetary Redutores:
Este redutor planetario de PAD aplicouse xeralmente en campos de máquinas-ferramenta, armas industriais, robots cargadores, máquinas de impresión, equipos médicos, equipos de medición, robots de pórtico, industria automotriz, máquinas de selado, etc.
Como seleccionar o redutor de velocidade correcto?
Non modelo | Unidade | Etapa | Ratio | PAD047 | PAD064 | PAD090 | PAD110 | PAD140 | PAD200 | PAD255 |
Torque de saída clasificado | Nm | 1 | 4 | 19 | 50 | 133 | 278 | 555 | 1050 | 1700 |
5 | 22 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
7 | 19 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
10 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
2 | 20 | 19 | 50 | 133 | 278 | 555 | 1050 | 1700 | ||
25 | 22 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
35 | 19 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
40 | 19 | 45 | 120 | 260 | 500 | 1000 | 1600 | |||
50 | 22 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
70 | 19 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
100 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
Max. Par de saída | Nm | 1,2 | 4-100 | 3 veces de par de saída normal | ||||||
Velocidade de entrada nominal | Rpm | 1,2 | 4-100 | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
Max. Velocidade de entrada | Rpm | 1,2 | 4-100 | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
Micro Backlash P0 | Arcmin | 1 | 4-10 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
2 | 12-100 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ||
Precision Backlash P1 | Arcmin | 1 | 4-10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
2 | 20-100 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ||
Retroceso estándar P2 | Arcmin | 1 | 3-10 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 |
2 | 20-100 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ≤8 | ||
Rigidez torsional | Nm / arcmin | 1,2 | 3-100 | 8 | 13 | 30 | 80 | 150 | 450 | 1010 |
Max. Forza axial | N | 1,2 | 3-100 | 990 | 1050 | 2850 | 2990 | 10590 | 16660 | 29430 |
Vida de servizo | Hr | 1,2 | 3-100 | 22.000 hrs | ||||||
Eficiencia | % | 1 | 3-10 | ≥97% | ||||||
2 | 20-100 | ≥94% | ||||||||
Peso | Kg | 1 | 4-10 | 0.7 | 1.3 | 3.2 | 5.8 | 12.3 | 33 | 57.9 |
2 | 20-100 | 1 | 1.5 | 4.1 | 7.6 | 16.8 | 38 | 72.6 | ||
Temperatura de operación | ℃ | 1,2 | 3-100 | ℃ -15 ℃ ~ + 90 ℃ | ||||||
Lubricación | 1,2 | 3-100 | Graxa sintética | |||||||
Clase de protección | 1,2 | 3-100 | IP65 | |||||||
Posición de montaxe | 1,2 | 3-100 | Calquera dirección | |||||||
Nivel de ruído | dB (A) | 1,2 | 3-100 | ≤56 | ≤58 | ≤60 | ≤63 | ≤65 | ≤67 | ≤70 |
