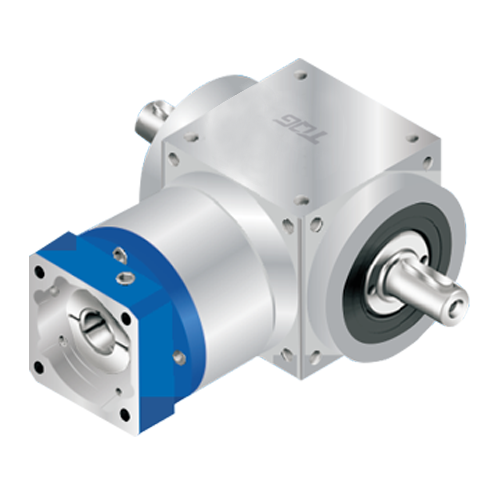

AT-FL dupla kimeneti tengely perem bemenet 90 fokos sebességváltó

AT-FL dupla kimeneti tengely perem bemenet 90 fokos sebességváltóValaminek az áttekintése AT-FL Jobb szögű hajtómű

  • Egyfokozatú i arány: 1 ~ 500
  • Kettős kimeneti tengely típusú kormánymű
  • Bemeneti perem konfiguráció
  • Kilenc modell kiválasztására AT-065FL, AT075FL, AT090FL, AT110FL, AT140FL, AT170FL, AT210FL, AT240FL, AT280FL.
  • Pontosság: az 1 ~ 5 sebességarány 6 ívminiméteren belül van; A 7 ~ 50 fordulatszám aránya 8 arcmin belül van; A 75 ~ 500 fordulatszám aránya 10 arcmin belül van.
  • Max. Nyomaték: 1700 ~ 7500Nm az 1 ~ 5 sebességarányhoz (1 fokozat); 3600 ~ 8000Nm a 7 ~ 50 sebességarányhoz (2-fokozatú); 6000 ~ 8000 a 75 ~ 500 sebességarányhoz (3-fokozatú)
BevezetésSpecifikációs táblázatKapcsolódó oldal

Az AT kormánymű hajtómű modellszámának megjelölése

Leírása az AT-FL High Precision Spiral Bevel hajtóműről

A TQG AT-FL sorozatú bolygókerekes hajtómű egyfajta szervo sebességváltó, különösen szervo alkalmazásokhoz. Jellemzője egy derékszögű körvonalnak a spirálirányú fogaskerék-hajtóművel. Az AT-FL fordulatszámcsökkentő kettős tengelyű kimenettel és karimás bemeneti konfigurációval van kialakítva. Ezeket széles körben használják az átviteli megoldások alkalmazásában is.

Az AT-FL dupla kimeneti tengely szervo hajtómű jellemzői

● A kompakt szerkezet nagy nyomatéka és alacsony visszafelé történő kialakítása alkalmas
precíziós szervo alkalmazása.
● A beépített rozsdamentes acél test biztosítja a maximális merevséget és korrózióállóságot. Több pontosságú megmunkált felület a könnyű összeszereléshez.
● Több rozsdamentes acél kimenet és bemeneti tengely kialakítás alkalmazható különböző ipari alkalmazásokhoz.
● A nagy pontosságú csiszolt csigahajtómű és a bolygókerekes fogaskerekek optimális kialakítása kombinációja 500: 1-ig növelheti a csökkentési sebességet.
● Szabadalmaztatott olajtömítés tervezése, karbantartásmentes a kenőolaj cseréje nélkül
, hosszú élettartam.
● A felső spirális csigahajtómű-tervező szoftver és az érintkezős fog felület optimális kialakítása lehetővé teszi az egyenletes terhelést és a nagy nyomatékot.
● A fogaskerekek nagy szilárdságú karburáló ötvözött acélból készülnek, és az őrlési pontosság a DIN 5-ös szabványnak megfelelő.

AT-FL sebességcsökkentő alkalmazása

A TQG AT-FL jobbszögű spirális ferde hajtóműveket széles körben használják félvezető folyadékkristályos gyártóberendezésekben, robotokban, szerszámgépekben és más határokon, amelyek precíz mozgásszabályozást igényelnek.
