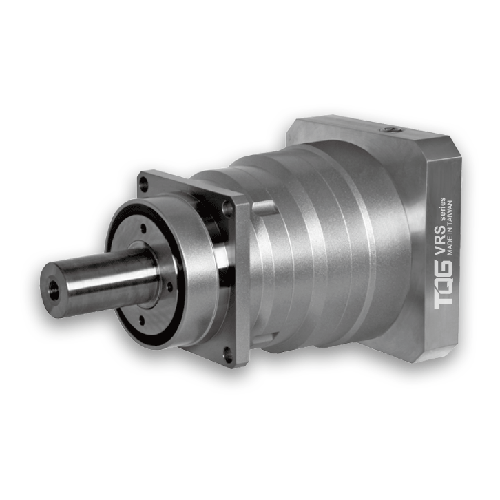

Огляд VRS Планетарний редуктор
- Конструкція коаксіального вала
- Стандартні габарити
- Доступні широкі розміри кадрів
- Висока жорсткість з великим вихідним моментом
- Висока точність і низький зазор (1 ~ 3 кутові хвилини)
- Для серводвигуна і крокового двигуна
- Чудова продуктивність і стабільність
Індикація модельних чисел редукторів швидкості VRS
Опис Висока точність VRS Серво Коробки передач
Високоякісна серія PAF серії TQG є вбудованим редуктором сервоприводу зі міцною конструкцією і спеціально підібраними з кроковим двигуном і серводвигуном, такі марки як Panasonic, Yaskawa, Mitsubishi, Omron, Teco, Leadshine і т.д. коробки передач: Мікроточні зазори P0 (1 ~ 3 кутові хвилини) та точні зазори P1 (3 ~ 5 кутових хвилин). Цей планетарний редуктор швидкості має чудові навантажувальні можливості і є ідеальним вибором для більш високих швидкостей і безперервних режимів роботи. Конічні роликові підшипники на виході редуктора редуктора дозволяють редуктору VRS обробляти великі радіальні та тягові навантаження. Ця внутрішня конструкція забезпечує надзвичайно гладкий і тихий режим роботи.
Застосування ВРС Planetary Редуктори
Як рекомендована точна планетарна коробка передач сервоприводу, вона є ідеальним рішенням для екстремальної експлуатації сервоприводу, включаючи портали, друкарське обладнання, пакувальне обладнання, лінійні гірки, робот-навантажувач, машини для лиття під тиском, машини для харчової промисловості, головки башти, автоматичне пакування ущільнювальна машина, робот-дозатор або будь-яке інше застосування сервоприводу, яке вимагає високої точності і великої радіальної та тягової навантажувальної здатності.
Модель №. | Блок | Етап | Співвідношення | VRS060 | VRS075 | VRS100 | VRS140 | VRS180 | VRS210 | VRS240 |
Номінальний вихідний момент | Nm | 1 | 3 | 55 | 130 | 208 | 342 | 586 | 1140 | 1500 |
4 | 50 | 140 | 290 | 542 | 1050 | 1700 | 2500 | |||
5 | 60 | 160 | 330 | 650 | 1200 | 2000 | 2500 | |||
6 | 55 | 150 | 310 | 600 | 1100 | 1900 | 2260 | |||
7 | 50 | 140 | 300 | 550 | 1100 | 1800 | 2300 | |||
8 | 45 | 120 | 260 | 500 | 1000 | 1600 | 2100 | |||
9 | 40 | 100 | 230 | 450 | 900 | 1500 | 1800 | |||
10 | 40 | 100 | 230 | 450 | 900 | 1500 | 1800 | |||
2 | 15 | 55 | 130 | 208 | 342 | 586 | 1140 | 2300 | ||
16 | 55 | 130 | 208 | 342 | 586 | 1140 | 2300 | |||
20 | 50 | 140 | 290 | 542 | 1050 | 1700 | 2500 | |||
25 | 60 | 160 | 330 | 650 | 1200 | 2000 | 2500 | |||
28 | 60 | 160 | 330 | 650 | 1200 | 2000 | 2500 | |||
30 | 55 | 150 | 310 | 600 | 1100 | 1900 | 2300 | |||
35 | 50 | 140 | 300 | 550 | 1100 | 1800 | 2200 | |||
40 | 45 | 120 | 260 | 500 | 1000 | 1600 | 2350 | |||
50 | 60 | 160 | 330 | 650 | 1200 | 2000 | 2200 | |||
70 | 50 | 140 | 300 | 550 | 1100 | 1800 | 2200 | |||
100 | 40 | 100 | 230 | 450 | 900 | 1500 | 1800 | |||
Макс. Вихідний крутний момент | Nm | 1,2 | 3-100 | 3 рази нормального вихідного крутного моменту | ||||||
Номінальна швидкість входу | Об / хв | 1,2 | 3-100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | 1000 |
Макс. Швидкість введення | Об / хв | 1,2 | 3-100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | 2500 |
Мікророзрядність P0 | Arcmin | 1 | 3-10 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
2 | 12-100 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ||
Точний зазор P1 | Arcmin | 1 | 3-10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
2 | 15-100 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ||
Жорсткість при скручуванні | Nm / arcmin | 1,2 | 3-100 | 7 | 14 | 25 | 50 | 145 | 225 | 260 |
Макс. Радіальні сили | N | 1,2 | 3-100 | 2750 | 4100 | 6400 | 9880 | 15000 | 20000 | 27500 |
Макс. Осьова сила | N | 1,2 | 3-100 | 2350 | 3200 | 5360 | 9690 | 14200 | 28000 | 30000 |
Термін служби | Хр | 1,2 | 3-100 | 20000р | ||||||
Ефективність | % | 1 | 3-10 | ≥96% | ||||||
2 | 15-100 | ≥93% | ||||||||
Вага | Кг | 1 | 3-10 | 1.8 | 3.8 | 7.2 | 16.8 | 32 | 49 | 65 |
2 | 15-100 | 2.1 | 4.1 | 8.1 | 17.5 | 35 | 53 | 70 | ||
Робоча температура | ℃ | 1,2 | 3-100 | ℃ -15 ℃ ~ + 90 | ||||||
Змащення | 1,2 | 3-100 | Синтетичні мастила | |||||||
Клас захисту | 1,2 | 3-100 | IP65 | |||||||
Положення монтажу | 1,2 | 3-100 | Будь-яке напрямок | |||||||
Рівень шуму | дБ (А) | 1,2 | 3-100 | ≤62 | ≤62 | ≤65 | ≤68 | ≤68 | ≤70 | ≤70 |
