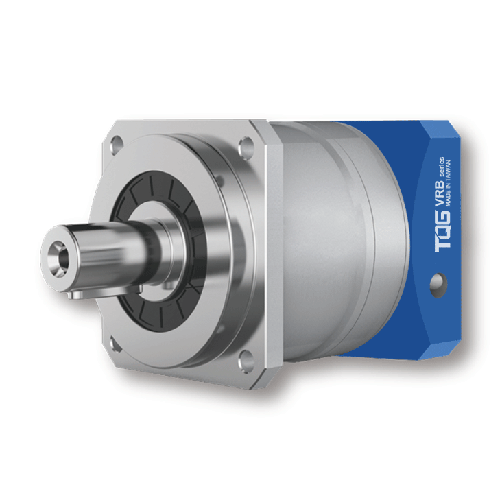

Overview of VRB Speed Reducer
- The integral structure of the planetary wall frame and the output shaft ensures the maximum torsion rigidity and stability.
- Lowest backlash of 0-2 arcmin thank to high precision gear machining.
- Square flange output method to achieve the quick connection with any motor.
- High efficiency of 95% due to high meshing degree of high rigidity gears
- Maintenance free due to lifetime synthetic grease lubrication stem.
Miêu tả về VRB High Precision Ptiền tệ Gearboxes:
Taiqi Seiko is focus on developing the precision-gear technology to meet the increasing needs of customers in industrial automation fields. Taiqi Seiko VRB series are the works of our research and development. We offer VRB series gearboxes with the most comprehensive choice of frame sizes and reduction ratios and can be suitable for different configurations. Industrial standard mounting dimensions allow Taiqi VRB to be adaptable to different equipment designs, saving our customers’ time and money. VRB series high precision planetary gearboxes are the equivalent products of PAB series. Compared with PAB square shape frame, VRB series planetary gearboxes are designed with a round shape. They are all inline gearboxes. PAB precision reducers has border precision ranges for select. VRB planetary gearboxes only have two optional backlash for your choice: Micro precision backlash (P0) and precision backlash (P1) , without standard precision backlash (P2). On the aspect of sizes and torque values, there is a slight difference. VRB planetary gearboxes also offer a wide sizes for selection, which can meet customer different application needs. For the more details, please check our related catalogue page. Taiqi VRB Series planetary gearboxes are applicable for servo motors and stepper motors of brands like Panasonic, Fanuc, SIEMENS, Matsushita, Mitsubishi, Lenz, Yaskawa, etc.
Graphic Analysis of VRB High Precision Ptiền tệ Hộp số
Application of VRB High Precision Ptiền tệ Giảm:
Taqi Seiko VRB High Precision Planetary reducers are the perfect solution for servomotor applications, which are widely applied in polishing machine, paper equipment, solar energy equipment, CNC cutting machine, glass equipment, pipe bending machine, automobile equipment, reciprocating machine, engraving machine, woodworking machinery, aluminum curtain door and window equipment, injection molding machine, circuit board equipment, packaging equipment, experimental equipment, coating machine, precision testing instrument, university scientific research Institute, etc.
Sản xuất cao cấp Taiqi Seiko Pgiáo sĩ of VRB Planetary Gearbox:
Tất cả các thành phần được kiểm soát bởi hệ thống kiểm soát chất lượng nghiêm ngặt TQG. Các bánh răng hành tinh và bánh răng mặt trời đều là các bánh răng xoắn ốc, được cacbon hóa và dập tắt đến 58-62HRC, và sẽ được tiến hành mài chính xác và sửa chữa kỹ thuật để đạt được hiệu quả truyền hoàn hảo. Các bánh răng hành tinh được hỗ trợ bởi hai đầu của con lăn kim, đã tăng cường độ cứng xoắn. Mức độ bảo vệ của hộp số hành tinh TQG đạt tiêu chuẩn quốc tế (chống bụi và chống nước hoàn toàn).
Patent of PAB series Planetary Gear Reducers:
TQG PAB series planetary gearboxes are featured with two multi-national patent of lubricating construction, which is applied in the internal spiral gear structure to ensure the highest output efficient .
Bằng sáng chế 1: Giảm lực đẩy dọc trục của bánh răng hành tinh đang chạy.
Bằng sáng chế 2: Tăng độ bôi trơn, giảm lực cản ma sát và tiếng ồn.
Số mẫu | Đơn vị | Sân khấu | Tỉ lệ | VRB042 | VRB060 | VRB090 | VRB115 | VRB142 | VRB180 | VRB220 |
Xếp hạng đầu ra mô-men xoắn | Nm | 1 | 3 | 20 | 55 | 130 | 208 | 342 | 588 | 1140 |
4 | 19 | 50 | 140 | 290 | 542 | 1050 | 1700 | |||
5 | 22 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
6 | 20 | 55 | 150 | 310 | 600 | 1100 | 1900 | |||
7 | 19 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
8 | 17 | 45 | 120 | 260 | 500 | 1000 | 1600 | |||
9 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
10 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
2 | 15 | 20 | 55 | 130 | 208 | 342 | 588 | 1140 | ||
20 | 19 | 50 | 140 | 290 | 542 | 1050 | 1700 | |||
25 | 22 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
30 | 20 | 55 | 150 | 310 | 600 | 1100 | 1900 | |||
35 | 19 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
40 | 17 | 45 | 120 | 260 | 500 | 1000 | 1600 | |||
45 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
50 | 22 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
60 | 20 | 55 | 150 | 310 | 600 | 1100 | 1900 | |||
70 | 19 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
80 | 17 | 45 | 120 | 260 | 500 | 1000 | 1600 | |||
90 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
100 | 14 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
Tối đa Mô-men xoắn đầu ra | Nm | 1,2 | 3-100 | 3 lần mô-men xoắn đầu ra bình thường | ||||||
Xếp hạng tốc độ đầu vào | Chiều | 1,2 | 3-100 | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
Tối đa Tốc độ đầu vào | Chiều | 1,2 | 3-100 | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
Micro Backlash P0 | Bắc cực | 1 | 3-10 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
2 | 12-100 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ||
Phản ứng ngược chính xác P1 | Bắc cực | 1 | 3-10 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 |
2 | 12-100 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | ||
Độ cứng xoắn | Nm / phút | 1,2 | 3-100 | 3 | 7 | 14 | 25 | 50 | 145 | 225 |
Tối đa Lực lượng xuyên tâm | N | 1,2 | 3-100 | 780 | 1530 | 3250 | 6700 | 9400 | 14500 | 50000 |
Tối đa Lực dọc trục | N | 1,2 | 3-100 | 350 | 630 | 1300 | 3000 | 4000 | 6200 | 35000 |
Cuộc sống phục vụ | Hr | 1,2 | 3-100 | 20000 giờ | ||||||
Hiệu quả | % | 1 | 3-10 | ≥97% | ||||||
2 | 15-100 | ≥94% | ||||||||
Cân nặng | Kilôgam | 1 | 3-10 | 0.5 | 1.3 | 3.3 | 7.8 | 15 | 28 | 52 |
2 | 15-100 | 0.8 | 1.48 | 3.9 | 9.6 | 18.9 | 33 | 66 | ||
Operating Temp. | ℃ | 1,2 | 3-100 | -15 ℃ ~ + 90 ℃ | ||||||
Bôi trơn | 1,2 | 3-100 | Mỡ tổng hợp | |||||||
Lớp bảo vệ | 1,2 | 3-100 | IP65 | |||||||
Vị trí lắp đặt | 1,2 | 3-100 | Mọi hướng | |||||||
Mức độ ồn | dB (A) | 1,2 | 3-100 | ≤56 | ≤58 | ≤60 | ≤63 | ≤65 | ≤67 | ≤70 |
